سوکت شارژ و سوکت سیم کارت

راهنمای خرید و قیمت سوکت شارژ و سوکت سیم کارت

سوکت شارژ و سوکت سیم کارت از قطعات کوچک اما مهم موبایل و تبلت هستند. سوکت شارژ وظیفه برقراری اتصال میان کابل و مدار دستگاه را بر عهده دارد و سوکت سیم کارت نیز ارتباط سیم‌کارت با برد اصلی را برقرار می‌کند. خرابی این قطعات می‌تواند باعث شارژ نشدن، قطع و وصل شدن اتصال، انتقال ندادن اطلاعات یا شناسایی نشدن سیم‌کارت شود.

در این دسته می‌توانید انواع سوکت شارژ، برد شارژ و سوکت سیم کارت را برای مدل‌های سازگار بررسی کنید. برای مشاهده سایر قطعات داخلی نیز وارد دسته قطعات تعمیر موبایل و تبلت شوید.

هنگام خرید سوکت شارژ به چه نکاتی توجه کنیم؟

سوکت‌های شارژ ممکن است از نظر ظاهری بسیار شبیه باشند، اما تفاوت در تعداد پایه‌ها، محل اتصالات، شکل بدنه و نحوه نصب باعث می‌شود نتوان آن‌ها را بدون بررسی دقیق جایگزین یکدیگر کرد.

• مدل کامل دستگاه: نام و کد دقیق گوشی یا تبلت باید مشخص باشد.
• نوع کانکتور: Micro USB، USB-C و Lightning طراحی‌های متفاوتی دارند.
• پارت نامبر: کد فنی سوکت یا برد شارژ با قطعه قبلی مقایسه شود.
• شکل پایه‌ها: تعداد، فاصله و جهت پایه‌های لحیم اهمیت دارند.
• محل نصب: قطعه ممکن است روی برد اصلی، برد شارژ یا فلت نصب شده باشد.
• نسخه سخت افزاری: یک مدل گوشی ممکن است با چند برد شارژ متفاوت تولید شده باشد.
• اجزای همراه: میکروفن، آنتن، جک صدا یا سایر قطعات ممکن است روی برد شارژ قرار داشته باشند.
• کیفیت ساخت: استحکام بدنه، پایه‌ها و کانکتور بر دوام قطعه اثر می‌گذارد.

انواع سوکت شارژ موبایل و تبلت

نوع درگاه شارژ با توجه به برند، مدل و سال تولید دستگاه متفاوت است. سه نمونه متداول عبارت‌اند از:

سوکت Micro USB

Micro USB در بسیاری از گوشی‌ها، تبلت‌ها و لوازم جانبی قدیمی‌تر استفاده شده است. این سوکت جهت مشخصی برای اتصال کابل دارد و وارد کردن فیش به شکل نادرست می‌تواند به زبانه داخلی یا پایه‌های آن آسیب بزند.

سوکت‌های Micro USB در تعداد پایه‌ها، شکل بدنه و محل پایه‌های نگهدارنده متفاوت هستند و نمی‌توان هر نمونه‌ای را روی هر بردی نصب کرد.

سوکت USB-C

USB-C دارای طراحی دوطرفه است و در بسیاری از دستگاه‌های جدید استفاده می‌شود. این درگاه بسته به طراحی دستگاه می‌تواند برای شارژ، انتقال اطلاعات، صدا یا خروجی تصویر کاربرد داشته باشد.

وجود کانکتور USB-C به معنی پشتیبانی از تمام این قابلیت‌ها نیست. ساختار سوکت، مدار برد و امکانات گوشی تعیین می‌کنند چه عملکردهایی در دسترس باشند.

سوکت‌های USB-C از نظر تعداد پایه‌ها، طراحی مکانیکی و نحوه اتصال به برد تفاوت دارند و انتخاب آن‌ها باید براساس مدل دقیق دستگاه انجام شود.

سوکت Lightning

درگاه Lightning در برخی محصولات اپل استفاده می‌شود و کابل آن از دو جهت متصل می‌شود. خرابی یا آلودگی این درگاه می‌تواند باعث شارژ نشدن، نمایش پیام ناسازگاری یا قطع شدن انتقال اطلاعات شود.

پیش از تعویض قطعه باید کابل، شارژر، آلودگی درگاه و مدارهای مربوط بررسی شوند. مشکل اتصال همیشه به معنی خرابی خود سوکت نیست.

سوکت تکی و برد شارژ چه تفاوتی دارند؟

در برخی موبایل‌ها، سوکت شارژ مستقیماً روی برد اصلی لحیم شده است. در بعضی دیگر، درگاه روی یک برد فرعی یا برد شارژ قرار دارد که با فلت به مادربرد متصل می‌شود.

برد شارژ ممکن است علاوه بر سوکت، شامل قطعات دیگری مانند میکروفن، کانکتور آنتن، جک هدفون، مدارهای جانبی یا اتصال بلندگو باشد. هنگام خرید برد کامل باید تمام این بخش‌ها و نسخه برد بررسی شوند.

تعویض برد شارژ در برخی مدل‌ها ساده‌تر از لحیم‌کاری سوکت تکی است، اما همچنان سازگاری دقیق و نصب صحیح فلت‌ها اهمیت دارد.

نشانه‌های خرابی سوکت شارژ

• شارژ نشدن گوشی یا تبلت
• قطع و وصل شدن شارژ با حرکت کابل
• نیاز به نگه داشتن کابل در زاویه مشخص
• شل قرار گرفتن فیش داخل درگاه
• شناسایی نشدن دستگاه توسط کامپیوتر
• کار نکردن شارژ سریع
• داغ شدن غیرعادی اطراف سوکت
• وجود شکستگی یا تغییر شکل داخل درگاه
• نمایش پیام اتصال رطوبت یا وسیله جانبی بدون دلیل مشخص

این نشانه‌ها لزوماً خرابی قطعی سوکت را ثابت نمی‌کنند. کابل، آداپتور، باتری، آلودگی درگاه، تنظیمات نرم‌افزاری و مدار شارژ نیز ممکن است علائم مشابهی ایجاد کنند.

چگونه سوکت شارژ را پیش از تعویض بررسی کنیم؟

ابتدا گوشی را با کابل و شارژر موبایل و تبلت سالم و سازگار آزمایش کنید. اگر کابل دیگری نیز اتصال ناپایدار دارد، درگاه باید از نظر آلودگی، خوردگی و آسیب فیزیکی بررسی شود.

داخل درگاه ممکن است پرز یا گردوغبار جمع شده باشد و مانع قرار گرفتن کامل کابل شود. برای تمیز کردن نباید از ابزار فلزی، فشار زیاد یا مایعات نامناسب استفاده کرد؛ زیرا احتمال آسیب پایه‌ها و اتصال کوتاه وجود دارد.

اگر ظاهر سوکت سالم است اما شارژ انجام نمی‌شود، باتری و مدار شارژ نیز باید بررسی شوند. برای مشاهده مدل‌های باتری به بخش باتری موبایل مراجعه کنید.

چرا گوشی فقط با زاویه خاصی شارژ می‌شود؟

جمع شدن آلودگی داخل درگاه، خرابی کابل، خم شدن زبانه یا شکستن اتصالات سوکت می‌تواند باعث شود گوشی فقط در زاویه خاصی شارژ شود. ادامه استفاده در این وضعیت ممکن است فشار بیشتری به سوکت و برد وارد کند.

برای تشخیص دقیق، کابل سالم آزمایش و داخل درگاه با ابزار مناسب بررسی شود. فشار دادن کابل یا قرار دادن جسم برای ثابت نگه داشتن آن راه‌حل مناسبی نیست.

چرا شارژ سریع گوشی فعال نمی‌شود؟

فعال نشدن شارژ سریع ممکن است به کابل، آداپتور، سوکت، دمای گوشی یا ناسازگاری پروتکل شارژ مربوط باشد. کثیفی یا آسیب بعضی پایه‌های سوکت USB-C نیز می‌تواند باعث شود شارژ معمولی انجام شود اما شارژ سریع یا انتقال داده کار نکند.

پیش از تعویض قطعه باید گوشی با شارژر و کابل دارای استاندارد مشترک آزمایش شود. تمام کابل‌های دارای کانکتور مشابه، توان و قابلیت انتقال داده یکسانی ندارند.

چرا کامپیوتر گوشی را شناسایی نمی‌کند؟

ممکن است گوشی شارژ شود اما کامپیوتر آن را برای انتقال داده شناسایی نکند. خرابی کابل داده، تنظیمات USB، درایور کامپیوتر و آسیب پایه‌های انتقال اطلاعات داخل سوکت از دلایل احتمالی هستند.

برای آزمایش از کابلی استفاده کنید که انتقال داده را پشتیبانی می‌کند. بعضی کابل‌ها فقط برای شارژ طراحی شده‌اند و امکان انتقال فایل ندارند.

آب‌خوردگی و خوردگی سوکت شارژ

ورود رطوبت به درگاه می‌تواند باعث خوردگی پایه‌ها، اتصال کوتاه و عملکرد نامنظم شود. اگر دستگاه خیس شده است، اتصال شارژر به آن ممکن است خطر آسیب بیشتر را افزایش دهد.

خشک شدن سطح بیرونی به معنی خشک شدن کامل بخش داخلی نیست. دستگاه آب‌خورده باید پیش از اتصال برق توسط تعمیرکار بررسی شود. آثار خوردگی ممکن است پس از مدتی نیز باعث بروز مشکل شوند.

سوکت سیم کارت چیست؟

سوکت سیم کارت قطعه‌ای است که پایه‌های فلزی آن با سطح سیم‌کارت تماس پیدا می‌کنند. این سوکت ممکن است روی مادربرد لحیم شده یا بخشی از یک مجموعه فلت و برد جانبی باشد.

سوکت‌ها براساس اندازه سیم‌کارت، تعداد جایگاه‌ها، پشتیبانی از کارت حافظه و طراحی دستگاه متفاوت هستند. برخی گوشی‌ها از خشاب مشترک سیم‌کارت و کارت حافظه استفاده می‌کنند.

تفاوت سوکت سیم کارت و خشاب سیم کارت

خشاب سیم کارت قطعه‌ای است که سیم‌کارت داخل آن قرار می‌گیرد و از بیرون وارد دستگاه می‌شود. سوکت سیم کارت داخل گوشی و روی برد قرار دارد و پایه‌های الکتریکی آن با سیم‌کارت تماس دارند.

شکستن خشاب الزاماً به معنی خرابی سوکت نیست، اما وارد کردن خشاب نامناسب یا شکسته می‌تواند پایه‌های داخلی را خم کند. خشاب جایگزین باید دقیقاً با مدل، تعداد سیم‌کارت‌ها و رنگ موردنظر سازگار باشد.

نشانه‌های خرابی سوکت سیم کارت

• نمایش پیام نبود سیم‌کارت
• شناسایی شدن نامنظم سیم‌کارت
• قطع شدن شبکه با حرکت دستگاه
• کار نکردن یکی از جایگاه‌های سیم‌کارت
• شناسایی نشدن کارت حافظه در خشاب مشترک
• خم شدن یا شکستن پایه‌های داخل سوکت
• گیر کردن خشاب یا سیم‌کارت داخل دستگاه

مشکل شبکه همیشه به سوکت مربوط نیست. خود سیم‌کارت، تنظیمات شبکه، آنتن، نرم‌افزار و مدارهای برد نیز باید بررسی شوند.

چگونه خرابی سیم کارت را از سوکت تشخیص دهیم؟

ابتدا سیم‌کارت را در گوشی دیگری آزمایش کنید و یک سیم‌کارت سالم دیگر را نیز داخل دستگاه قرار دهید. اگر هیچ سیم‌کارتی شناسایی نمی‌شود، سوکت، پایه‌ها و مدار مربوط باید بررسی شوند.

خاموش و روشن کردن دستگاه، بررسی تنظیمات شبکه و تمیز بودن سطح سیم‌کارت نیز می‌تواند به تشخیص کمک کند. برای پاک کردن پین‌های داخلی سوکت نباید از جسم فلزی استفاده شود.

شکستن سیم کارت داخل سوکت

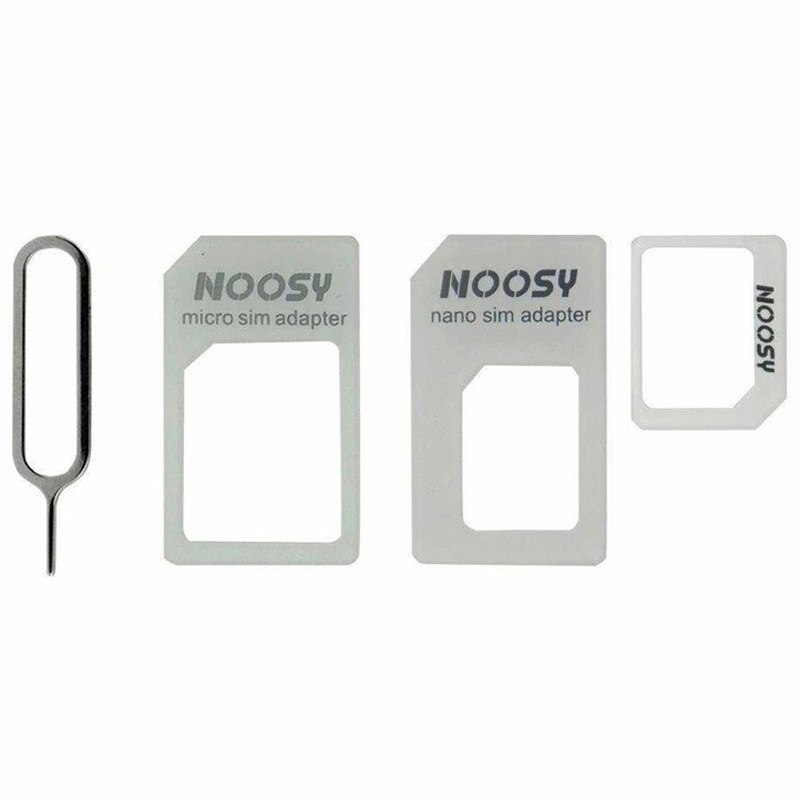

استفاده از سیم‌کارت بریده‌شده، تبدیل نامناسب یا خشاب شکسته می‌تواند باعث گیر کردن سیم‌کارت شود. بیرون کشیدن آن با سوزن یا ابزار فلزی ممکن است پایه‌های ظریف سوکت را بشکند.

اگر سیم‌کارت یا خشاب داخل دستگاه گیر کرده است، بهتر است گوشی باز و قطعه توسط تعمیرکار خارج شود. وارد کردن فشار از بیرون ممکن است هزینه تعمیر را افزایش دهد.

انتخاب سوکت یا برد سازگار

برای انتخاب قطعه مناسب بهتر است اطلاعات زیر در دسترس باشند:

• برند و مدل کامل گوشی یا تبلت
• کد نسخه دستگاه
• پارت نامبر برد یا فلت قبلی
• تصویر واضح دو سمت قطعه
• نوع و محل کانکتورها
• تعداد و موقعیت قطعات روی برد
• نوع سوکت شارژ یا جایگاه سیم‌کارت

ممکن است دو برد شارژ برای یک مدل، شکل یکسانی داشته باشند اما در نسخه آنتن، میکروفن یا فلت اتصال متفاوت باشند. مقایسه تصویر باید همراه با کد فنی انجام شود.

سوکت اصلی یا سازگار

سوکت‌ها و بردهای شارژ ممکن است با عنوان اصلی، شرکتی، بازشده از دستگاه یا سازگار عرضه شوند. تعریف این عبارت‌ها در تمام بازار یکسان نیست و بهتر است کیفیت و وضعیت واقعی قطعه بررسی شود.

استحکام کانکتور، کیفیت پایه‌ها، دقت ابعاد، کیفیت میکروفن و سایر اجزای برد می‌توانند میان نمونه‌ها متفاوت باشند. شرایط تست و توضیحات صفحه محصول نیز اهمیت دارند.

تعویض سوکت شارژ چگونه انجام می‌شود؟

روش تعویض به طراحی دستگاه بستگی دارد. در مدل‌هایی که سوکت روی برد فرعی قرار دارد، ممکن است کل برد تعویض شود. اگر سوکت مستقیماً روی مادربرد نصب شده باشد، تعمیر به لحیم‌کاری دقیق و تجهیزات تخصصی نیاز دارد.

حرارت یا فشار نامناسب می‌تواند پدهای برد، قطعات اطراف، فلت‌ها یا باتری را آسیب بزند. تعمیر این قسمت برای کاربران بدون تجربه مناسب نیست و بهتر است توسط تعمیرکار انجام شود.

تعویض سوکت سیم کارت

سوکت سیم کارت معمولاً دارای پایه‌های ظریف و نقاط متعدد اتصال به برد است. خارج کردن قطعه بدون کنترل صحیح حرارت می‌تواند مسیرهای برد یا اجزای اطراف را آسیب بزند.

پس از نصب باید شناسایی سیم‌کارت، کیفیت تماس پایه‌ها و عملکرد هر دو جایگاه در مدل‌های دو سیم‌کارته آزمایش شوند.

نکات ایمنی هنگام تعمیر

• دستگاه را خاموش و از شارژر جدا کنید.
• پیش از کار روی برد، اتصال باتری را به روش ایمن قطع کنید.
• از وارد کردن ابزار فلزی به داخل سوکت متصل به باتری خودداری کنید.
• قطعات اطراف محل لحیم‌کاری را در برابر حرارت محافظت کنید.
• فلت‌ها و کانکتورها را با فشار نکشید.
• پس از تعمیر، اتصال کوتاه و دمای غیرعادی بررسی شوند.
• پیش از بستن کامل، شارژ، انتقال داده یا شناسایی سیم‌کارت آزمایش شود.
• در صورت نداشتن ابزار و مهارت، تعمیر را به متخصص بسپارید.

تأثیر باز کردن دستگاه بر مقاومت در برابر آب

باز شدن قاب یا نمایشگر می‌تواند چسب‌ها و آب‌بندی کارخانه را مختل کند. پس از تعمیر باید از چسب و روش نصب مناسب استفاده شود، اما بدون تجهیزات آزمایش نمی‌توان بازگشت کامل مقاومت اولیه را تضمین کرد.

پس از تعمیر بهتر است دستگاه مانند محصول کاملاً آب‌بندی‌شده در معرض آب یا رطوبت قرار نگیرد.

قیمت سوکت شارژ و سوکت سیم کارت

قیمت این قطعات با توجه به مدل دستگاه، نوع کانکتور، سوکت تکی یا برد کامل بودن، کیفیت ساخت، اجزای همراه و کمیابی محصول متفاوت است. برد شارژ کامل معمولاً به دلیل داشتن چند قطعه و کانکتور، قیمت متفاوتی نسبت به سوکت تکی دارد.

هنگام مقایسه محصولات، فقط قیمت را در نظر نگیرید. سازگاری دقیق، پارت نامبر، کیفیت پایه‌ها، سلامت اجزای برد و شرایط تست می‌توانند از هزینه تعمیر مجدد جلوگیری کنند.

سؤالات متداول درباره سوکت شارژ و سیم کارت

آیا تمام سوکت‌های USB-C یکسان هستند؟

خیر. سوکت‌های USB-C ممکن است از نظر تعداد پایه، شکل بدنه، محل اتصال و قابلیت‌های قابل پشتیبانی متفاوت باشند.

چرا گوشی شارژ می‌شود اما به کامپیوتر وصل نمی‌شود؟

کابل فاقد انتقال داده، تنظیمات USB، درایور یا خرابی پایه‌های انتقال اطلاعات سوکت می‌توانند باعث این مشکل شوند.

آیا با تعویض برد شارژ مشکل شارژ حتماً حل می‌شود؟

خیر. باتری، کابل، آداپتور، فلت رابط، سوکت و مدار شارژ مادربرد نیز ممکن است در ایجاد مشکل نقش داشته باشند.

چرا سیم‌کارت در گوشی شناسایی نمی‌شود؟

خرابی سیم‌کارت، پایه‌های سوکت، خشاب، تنظیمات شبکه، آنتن یا مدار برد از دلایل احتمالی هستند و باید عیب‌یابی انجام شود.

آیا می‌توان سوکت شارژ را در منزل تعویض کرد؟

تعویض سوکت ممکن است به باز کردن دستگاه، تجهیزات لحیم‌کاری و کنترل دقیق حرارت نیاز داشته باشد. در صورت نداشتن ابزار و تجربه، تعمیر باید توسط متخصص انجام شود.
